俄乌冲突时空演变与多维影响分析

参赛学校：武汉大学

指导老师：孟庆祥

队员姓名：肖博文 涂静雅 贺子俊

一、作品简介

本作品《俄乌冲突时空演变与多维影响分析》选取俄乌冲突这一具有全球深远影响的地缘政治事件为研究对象。作品并未局限于对战场态势的传统复盘，而是将冲突界定为一个涉及军事、能源、粮食、经济与人道危机的复杂巨系统。

团队创新性地构建了“战局—军力—能源—粮食—经济—人道”的综合分析框架，整合了OSINT（开源情报）、夜光遥感、全球贸易流等多源异构数据。地图集内容涵盖六大核心专题：战局（前线演变与关键战役）、军力（兵力部署与装备消耗）、能源（管道网络与地缘博弈）、粮食（主要产区缩减与供应链危机）、经济（夜光遥感反映的经济活力衰退）以及难民（迁徙路径与人道危机）。

作品在制图技术上实现了科学与艺术的统一，采用了北约标准化军事符号、Dymaxion投影、多时相夜光遥感差值分析等先进可视化手段。通过20余幅核心图件与图表的系统集成，本作品不仅直观还原了战争的时空进程，更深刻揭示了局部冲突如何通过能源与粮食网络震荡全球，为理解地缘冲突提供了全新的地理信息视角。

以下就六个专题图进行分幅介绍。

1. 战局演变态势图

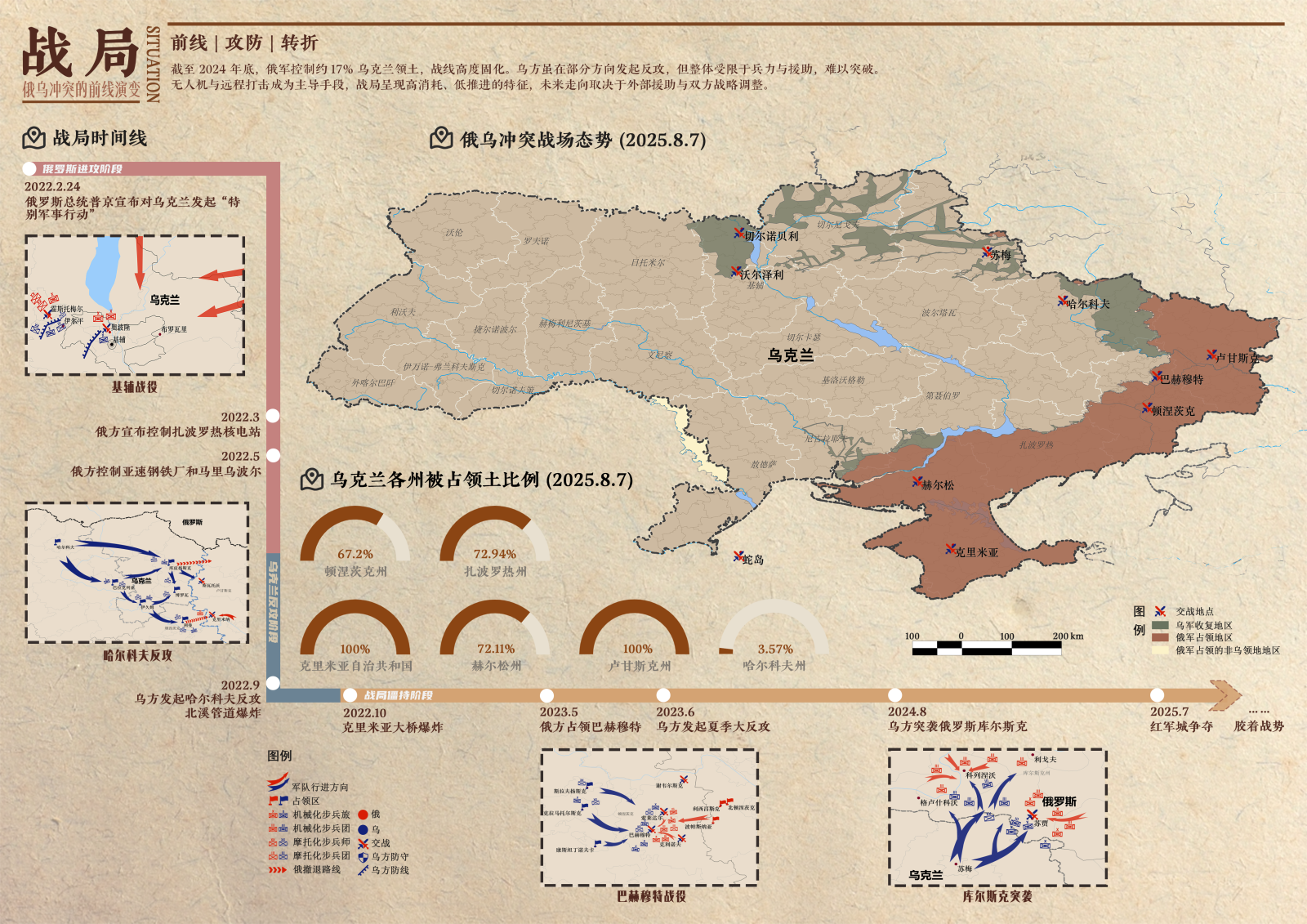

图1 战局演变态势图

该图作为地图集的开篇与基础，直观展现了俄乌冲突截至2025年8月的宏观态势与控制权格局，精确标注了乌克兰全境及周边关键战略区域。视觉设计上，整体采用偏旧地图风格的底纹，营造出严肃的战争语境。主地图位于画面中央偏右，是视觉核心；左侧与下方通过时间轴和统计图进行辅助说明，使信息在版面上形成由“概览—细节—补充”的阅读路径。符号表达上，引入北约标准化军事符号体系，精确标识了机械化步兵旅、装甲部队等作战单元的位置与动向，并配合动态箭头展现了进攻与反攻的战术流向。图面叙事上，结合时间轴技术，串联起基辅保卫战、哈尔科夫反攻等关键战役节点，不仅展示了实时战场态势，更通过时空演变揭示了战线如何从全面进攻转入长期僵持的动态过程。

2. 军力对比部署图

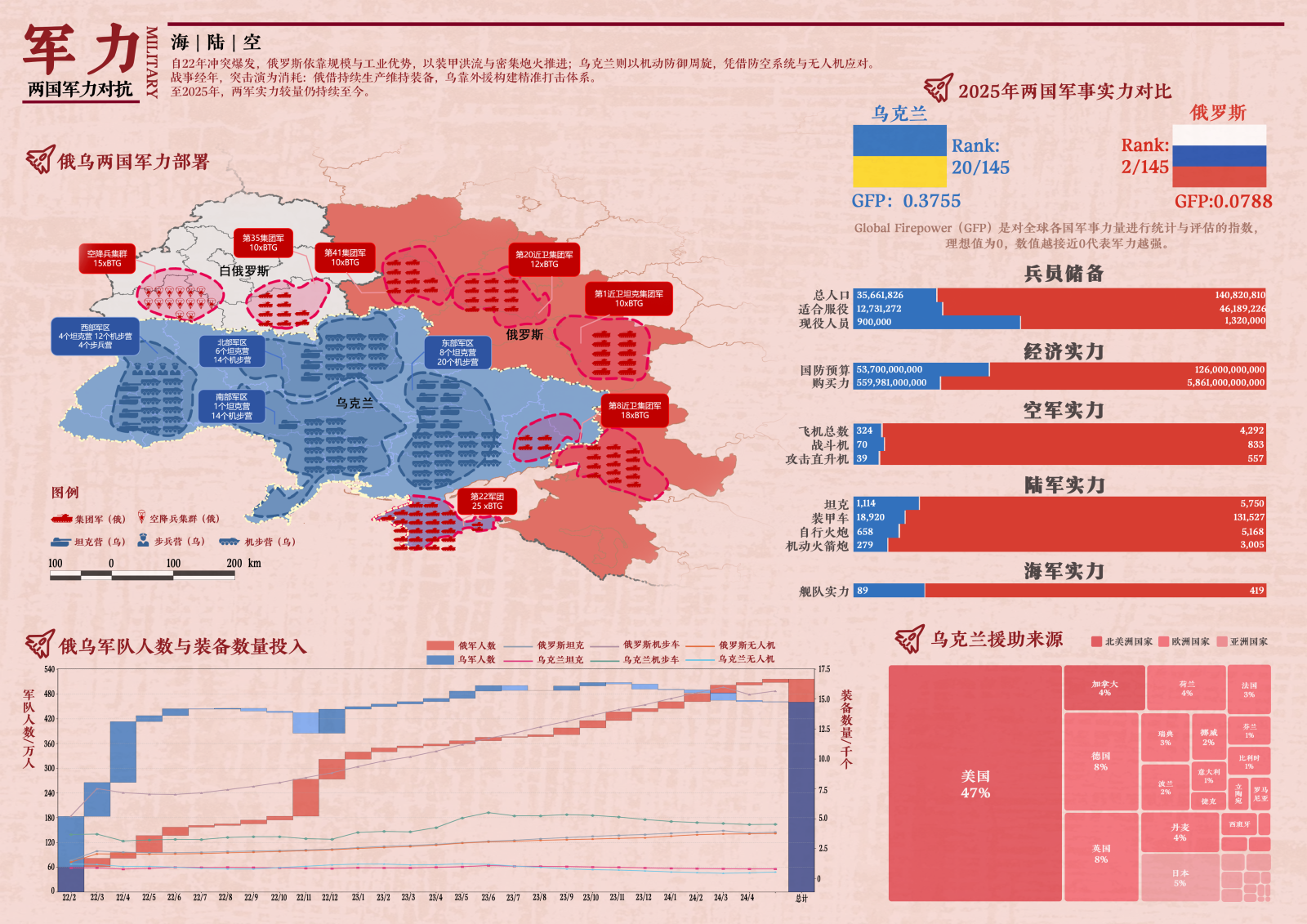

图2 军力对比部署图

本图聚焦于冲突背后的物质基础——军事力量的对抗与分布。地图以红蓝双色为主基调，形成强烈的视觉对抗张力，直观反映了俄乌双方在东部顿巴斯、南部赫尔松等核心战区的兵力密度差异。内容呈现上，地图详细标注了集团军、坦克营、防空阵地等高价值军事目标的部署位置，揭示了俄军重兵集结的战略重心与乌军依托城市的防御布局。数据融合上，图面右侧巧妙结合了可视化图表，对比展示了2025年两国在现役兵力、国防预算、主战装备（如坦克、战机）上的数量级差异。这种地图与图表的组合，深刻揭示了俄军在规模上的传统优势与乌军在局部战场通过技术与援助形成的非对称制衡，为理解“消耗战”的本质提供了数据支撑。

3. 能源输送网络图

图3 能源输送网络图

该图创新性地采用了Dymaxion（富勒）投影，这是一种能最大程度减少陆地形状变形的投影方式，将俄罗斯置于地图中心，从而更客观、完整地展示其跨越欧亚大陆的能源触角。可视化亮点在于对能源流向的具象化表达。地图使用紫色调营造出地缘博弈的神秘与压抑感。橙红色的输油/气管道如血管般延伸至欧洲及全球，而断裂的符号醒目地标记出“北溪管道”等受损节点，直观展示了物理连接的中断。结合出口量骤减的流向线，该图深刻揭示了俄乌冲突如何重塑全球能源版图：原本紧密的俄欧能源纽带断裂，促使能源流向发生战略性转移，引发了全球供应网络的剧烈震荡。

4. 粮食供应危机图

图4 粮食供应危机图

本图聚焦于被称为“欧洲粮仓”的乌克兰农业命脉，深刻揭示了局部冲突如何诱发全球性的粮食安全危机。视觉设计上，整体以绿色为主色调，呼应“粮食、安全、农业”的主题属性，并通过深浅变化区分不同程度的变化与影响。主地图占据画面核心位置，统计图表分布于右侧与下方，整体构成以地图为核心、数据与解释相辅相成的稳定版式结构，既突出重点，又保证了阅读的连贯性。空间分析上，核心地图展示了乌克兰各地区粮食种植面积的缩减态势，通过分级设色直观反映不同区域受影响程度；港口分布图进一步揭示粮食运输对黑海港口的高度依赖。空间信息与时间维度相结合，清晰刻画了粮食生产、出口通道与区域差异之间的关联。宏观叙事上，图面将局部冲突上升为全球议题：一方面通过粮食产量变化与出口占比，说明俄乌在全球粮食体系中的关键地位；另一方面以价格走势和各国依赖度，展现冲突对全球粮价波动与粮食安全格局的连锁影响。整体叙事由区域冲击自然过渡到全球风险，主题集中而有说服力。

5. 经济活力遥感图

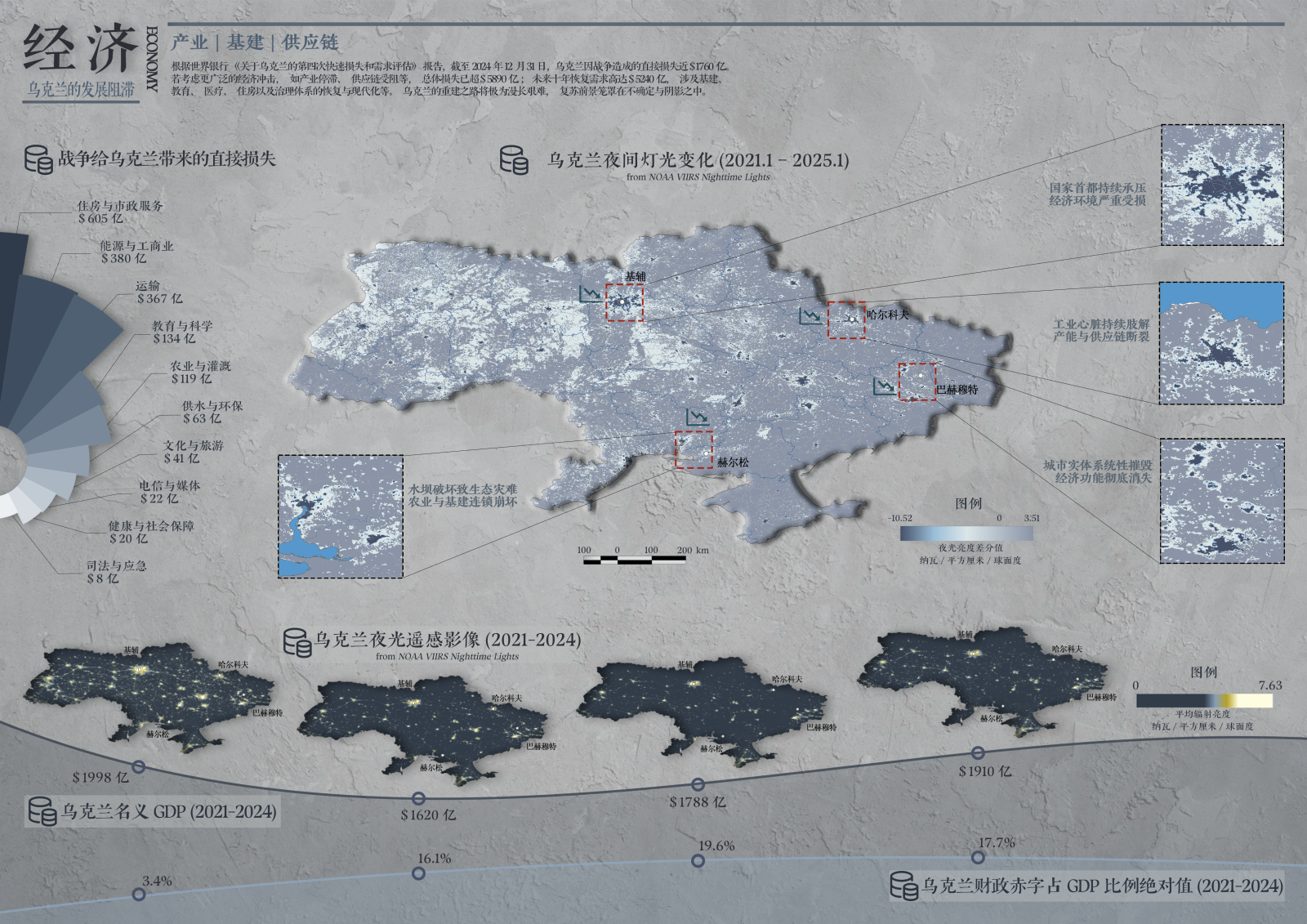

图5 经济活力遥感图

这是一幅极具视觉冲击力与人文关怀的分析图。团队利用VIIRS 夜光遥感影像数据，对2021年至2025年的月度数据进行了差值处理与合成分析。图面表达上，采用冷峻的灰蓝色调为底，通过“钴蓝-月白”的渐变色谱映射灯光强度的变化。大面积的灯光熄灭与黯淡（钴蓝色区域），无声地诉说着马里乌波尔、哈尔科夫等工业重镇的停摆、基础设施的损毁以及人口的流失。与传统的GDP统计数据相比，这幅“黯淡”的地图更直观、更真实地刻画了战争对乌克兰社会经济活力的毁灭性打击，是战争创伤最客观的空间证据。

6. 难民迁徙流向图

图6 难民迁徙流向图

本图关注冲突中最沉痛的“人”的维度。在视觉设计层面，整体以冷蓝色调为主，契合难民议题所蕴含的沉重、人道与不稳定氛围。地图作为视觉中心，辅以橙色比例圆形成强烈对比，使难民数量与接收压力一目了然。航线式虚线、飞机符号与半透明人物背景共同强化了“流动性”这一核心意象，情绪表达与信息传达相互配合。在空间表达层面，图面以乌克兰为起点，向西、中欧及周边国家放射展开，清晰呈现难民主要流向及区域集聚特征。比例圆直观反映不同国家在不同时段的接收占比，下方条形图则进一步量化各国累计接收规模，使空间扩散与数量对比形成互证关系，突出了波兰、德国、俄罗斯等关键节点国家的承载压力。创新点在于图面结合了“词云”可视化，将“未爆炸物威胁”、“经济困境”、“基础设施破坏”等返乡阻碍因素融入地理空间，不仅展示了难民去向，更深刻揭示了他们为何难归的现实困境，凸显了作品的人道主义关怀视角。

二、指导老师评语

参赛学生能够紧扣国际重大热点议题，独立思考并科学设定研究框架，表现出较高的学术敏锐度和社会责任感。在团队协作上，分工明确、配合默契，展现了良好的组织协调与执行力。团队在数据采集与处理、空间分析、地图设计等方面均体现出扎实的GIS与遥感知识功底。能够灵活运用SuperMap iDesktopX 11i平台开展多源数据的处理与可视化，熟练掌握符号、色彩和版式设计方法，确保地图成果的科学性与美观性。在创新方面，学生将战局、军力、能源、粮食、经济与难民六大专题进行系统化整合，探索了跨学科数据融合与空间可视化表达的新路径，提升了地图集的解释力和应用价值。总体而言，参赛团队展现了突出的专业素养、较强的创新精神和优良的团队协作能力，成果具有较高学术价值和现实意义。

三、团队合影

从左到右：涂静雅、肖博文、孟庆祥（指导老师）、贺子俊

这是一支由武汉大学遥感信息工程学院学子组成的朝气蓬勃的团队。团队成员肖博文、涂静雅、贺子俊在指导老师孟庆祥的带领下，秉持着“测天绘地，格物致知”的学科精神，共同完成了这部获奖作品。

【以图识路，以智解局】

面对俄乌冲突这一复杂的地缘博弈，团队拒绝碎片化的信息堆砌。在项目启动初期，团队便确立了“用地理视角透视多维影响”的目标。团队坚信，GIS的力量不仅在于分析，更在于揭示那些隐藏在经纬度背后的关联。

【跨界融合，匠心打磨】

在作品创作过程中，孟庆祥老师充分发挥其跨学科研究背景与顶层设计能力，为项目注入了深厚的学术底蕴与系统思维。他以其在空天地一体化感知系统、遥感智能解译、灾害链建模与应急响应等领域的丰富经验，指导团队实现了OSINT、夜光遥感、全球贸易流等多源异构数据的深度融合与空间可视化表达。孟老师不仅在技术路线上把关，更在叙事逻辑、图面表达与学术深度上给予了关键指导，确保了作品既具备科学严谨性，又富有视觉传达力。

团队成员各展所长：肖博文负责严谨的叙事逻辑与数据组织，确保了作品的骨架扎实；贺子俊潜心研究夜光遥感与空间统计，为作品注入了硬核的技术血液；涂静雅则以敏锐的艺术触觉，为复杂的专题图赋予了兼具科学性与艺术性的视觉灵魂。在孟老师的引领下，团队实现了从数据到知识、从知识到洞察的跨越。

【感悟与致谢】

回首备赛历程，无数个日夜我们与数据为伴、与图纸对话，在复杂信息的汪洋中寻找脉络，在视觉表达的细节处反复推敲。从数据清洗到模型构建，从图面设计到叙事整合，每一步都充满挑战，却也让我们深刻体会到团队协作与学科融合的力量。

荣获第23届SuperMap杯高校GIS大赛一等奖，对我们而言是终点更是起点。感谢大赛提供的平台，感谢指导老师的辛勤付出。在未来的学术道路上，我们将继续探索GIS的无限可能，用地图讲述更有深度的世界故事。

功不唐捐，图以载道；珞珈薪火，明日可期。
